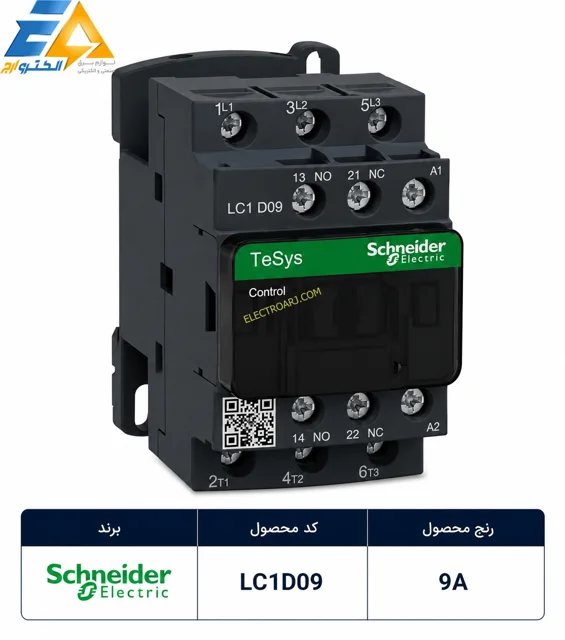

کنتاکتور اشنایدر با کد فنی LC1D09M7 ازسری محصولات TeSys اشنایدر است. از این
کنتاکتور به منظور کنترل موتور و بار اهمی استفاده می شود. این کنتاکتور سه پل
دارای سه کنتاکت NO است که ترکیب کنتاکت های کمکی آن به صورت 1NO+1NC است. این
کنتاکتور قابل بهره برداری در مصارف با استانداردهای AC-1، AC-3 و AC-4 است. مطابق
با استاندارد AC-3 جریان کاری این کنتاکتور، 9 آمپر و ولتاژ کنترلی یا ولتاژ تغذیه
بوبین، 220 ولت AC است. رنج ولتاژ عملکردی این کنتاکتور برای مدار قدرت در حالت DC
برابر با 300 ولت و در حالت AC برابر با 690 ولت در رنج فرکانسی 25 تا 400 هرتز
است. جریان حرارتی در هوای آزاد این کنتاکتور، 25 آمپر برای مدار قدرت و 10 آمپر
برای مدار سیگنالینگ یا فرمان (هر دو در دمای 60 درجه سانتی گراد) تعریف شده است.
ولتاژ عایق نامی آن مطابق با استاندارد IEC 60947-4-1 برای مدارهای قدرت و فرمان
برابر با 690 ولت، و ولتاژ ضربه نامی آن طبق استاندارد IEC 60947 برابر با 6kV است.
