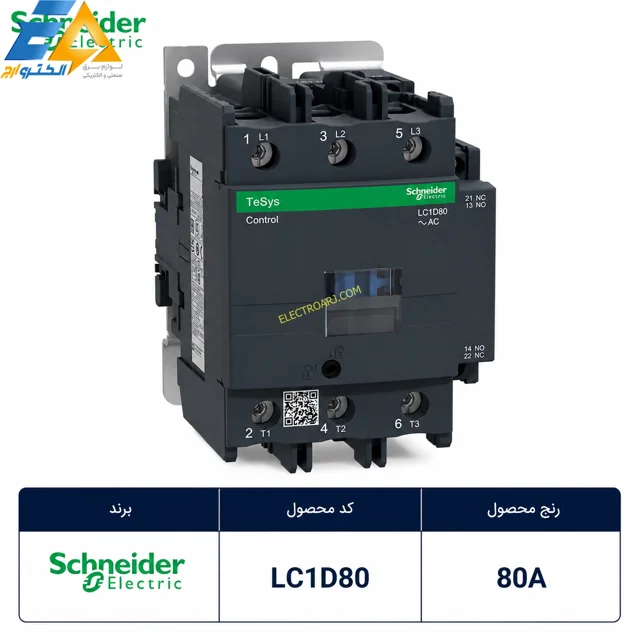

کنتاکتور اشنایدر با کد فنی LC1D80M7 از کنتاکتورهای سری TeSys D اشنایدر است. از
این کنتاکتور به منظور کنترل موتور و بار اهمی استفاده می شود. این کنتاکتور سه پل
دارای سه کنتاکت NO است که ترکیب کنتاکت های کمکی آن به صورت 1NO+1NC است. این
کنتاکتور قابل بهره برداری در مصارف با استانداردهای AC-1 , AC-3 , AC-4 است. مطابق
با استاندارد AC-3 جریان کاری این کنتاکتور، 80 آمپر و ولتاژ کنترلی یا ولتاژ تغذیه
بوبین، 220 ولت AC است. رنج ولتاژ عملکردی این کنتاکتور برای مدار قدرت در حالت DC
برابر با 300 ولت و در حالت AC برابر با 690 ولت در رنج فرکانسی 25 تا 400 هرتز
است. در صورت نیاز به کنتاکت های اضافی جهت کنترل می توان از انواع کنتاکت کمکی
کنتاکتور اشنایدر مانند LADN11 و LADN22 بهره گرفت. ظرفیت قطع کنتاکتور 80 آمپر
اشنایدر LC1D80M7 برابر با 1100 آمپر در 440 ولت برای مدار قدرت و مطابق با
استاندارد IEC60947 است. ولتاژ عایق نامی آن مطابق با استاندارد IEC 60947-4-1 برای
مدارهای قدرت برابر با 1000 ولت و برای مدارهای فرمان طبق استاندارد IEC 60947-1
برابر با 690 ولت است.
